基于物理机理的大规模测绘用图并行仿真技术
1. 成果简介
空基平台（飞机、无人机、飞艇等）的实景三维测绘技术发展迅猛，已广泛应用于城市规划、环境监测、军事侦察等领域。相较之下，天基平台（卫星、空间站等航天器）的实景三维测绘因技术复杂度高、发展起步较晚，但其凭借卫星分辨率与敏捷机动能力的显著提升，已突破关键技术瓶颈，成为全球航天领域的发展重点。
卫星研制与发射需投入巨额成本，依赖在轨测试进行系统性能优化不仅经济代价高昂（单次轨道调整耗资超千万美元），且受限于轨道环境约束，实际可行性较低。为此，我国新一代光学三维测绘卫星的研制亟需基于物理成像机理的仿真技术支撑——通过构建精细化三维模型，实现逐光线追踪仿真成像，精确模拟卫星在轨成像过程。生成的仿真影像可用于卫星几何/辐射精度量化分析，为全生命周期技术验证（包括设计评审、在轨评估、故障诊断等）提供关键数据基础。
作为地表信息获取的核心手段，卫星成像技术贯穿卫星任务设计、在轨运行、应用服务全流程，其衍生数据在军事侦察（如目标动态监测）、矿产资源勘探（如矿物光谱识别）、气象灾害预警等领域具有不可替代的战略价值。
基于物理机理的并行仿真技术（图1）严格遵循卫星成像规律，深度融合全局光照模型、渲染方程、BRDF表面反射模型等物理原理（图2），依托超级计算架构实现分钟级影像生成。与传统图像到图像（2D-to-2D）仿真方法不同，该技术通过三维到二维（3D-to-2D）的物理级建模，集成输入端的几何拓扑、光谱特性、卫星轨道参数及大气传输模型，输出符合真实物理特性的卫星仿真影像（图3-图12）。

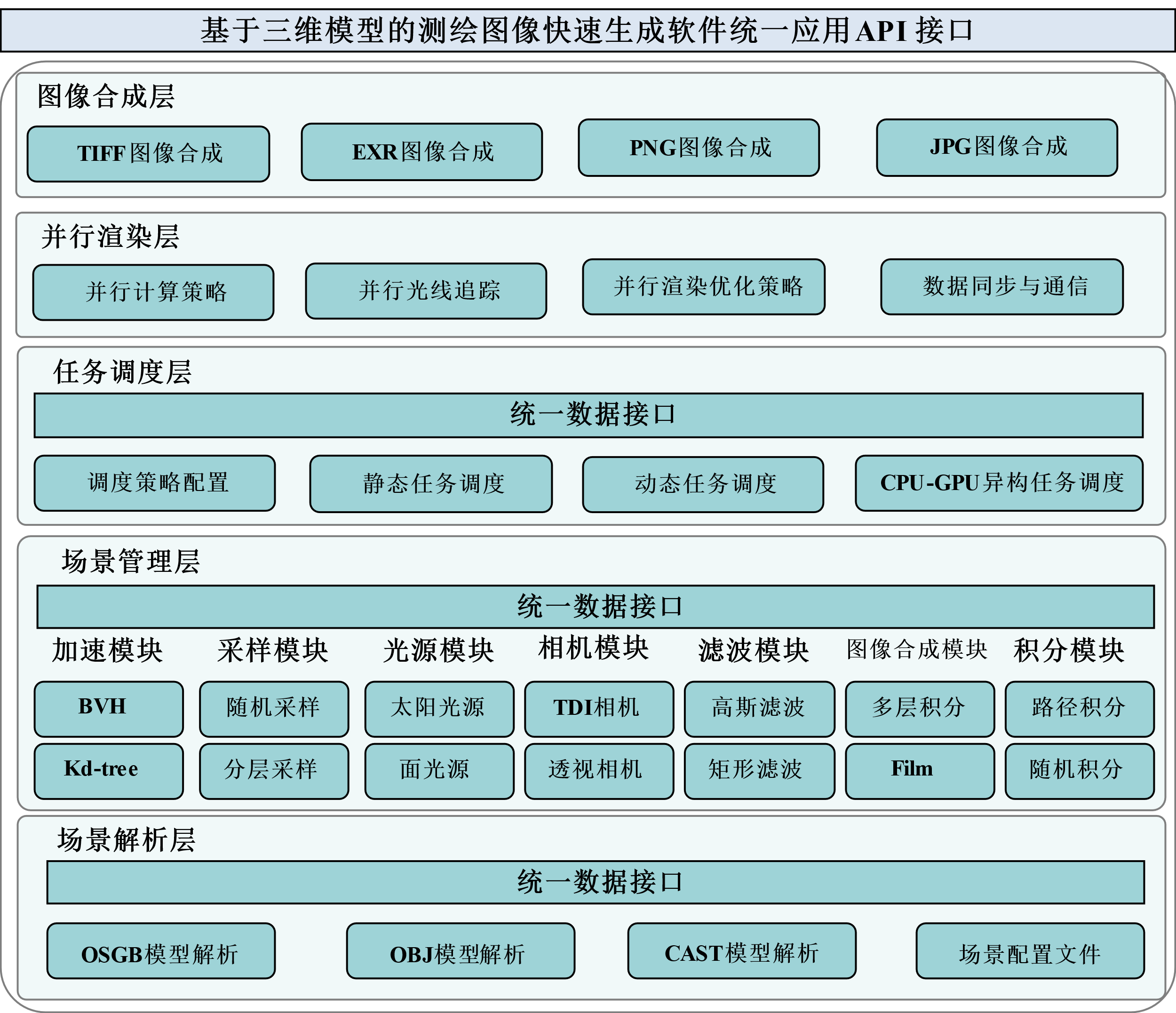

图1 基于物理机理的大规模测绘用图并行仿真技术体系结构图

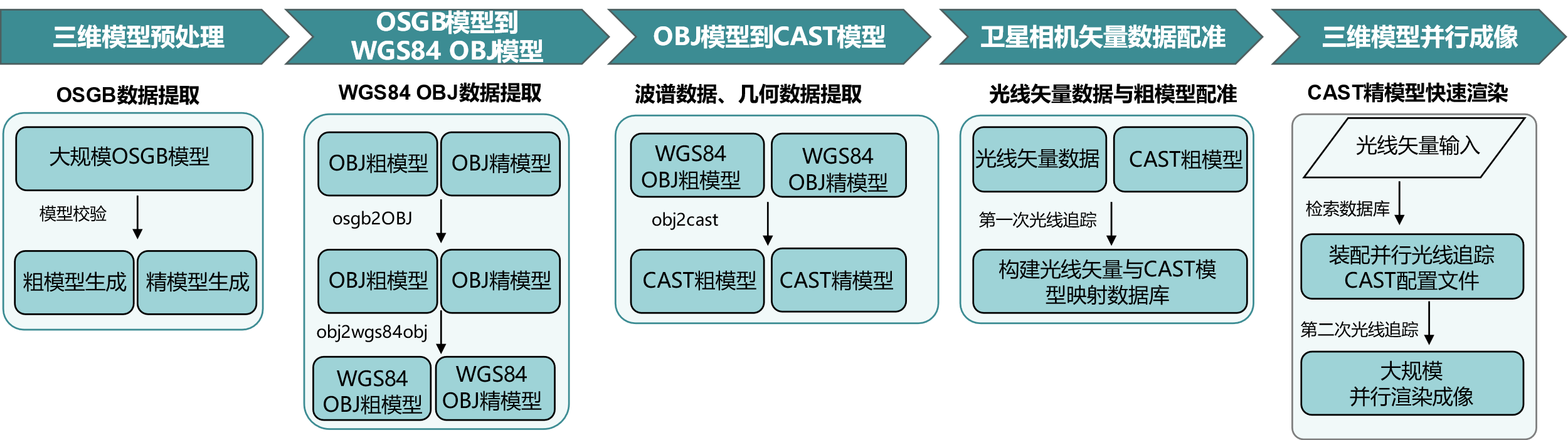

图2 基于物理机理的大规模测绘用图并行仿真技术数据流程图

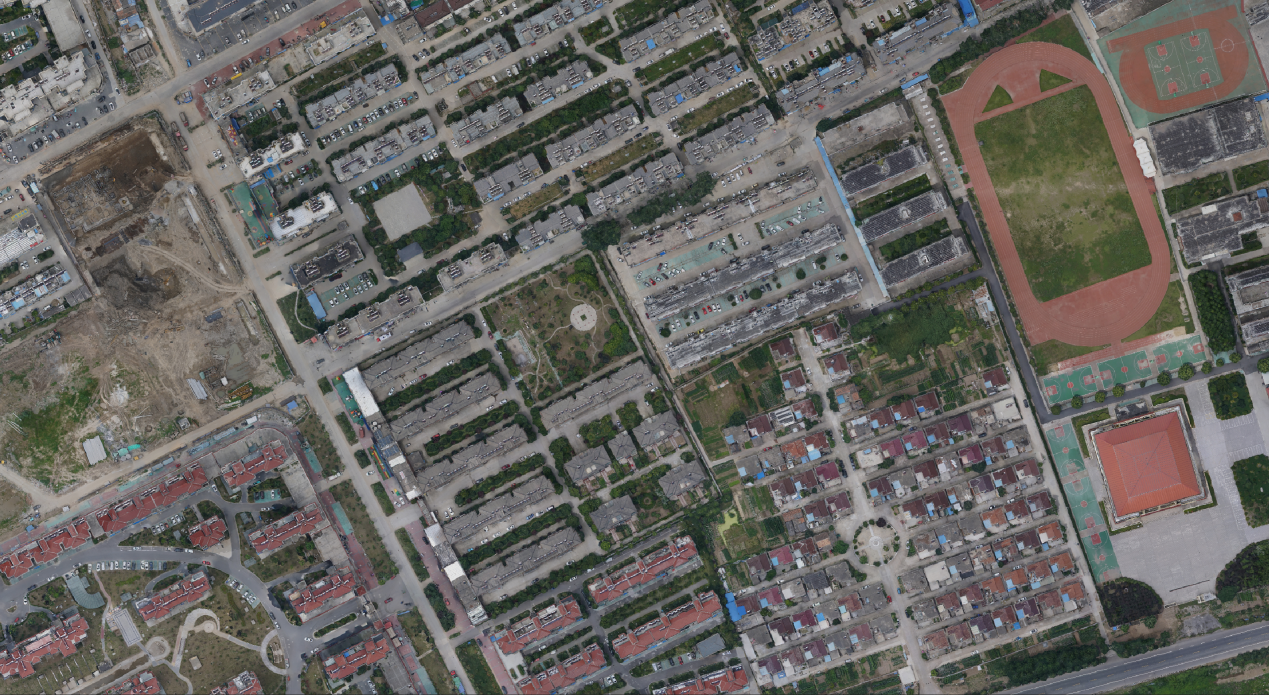

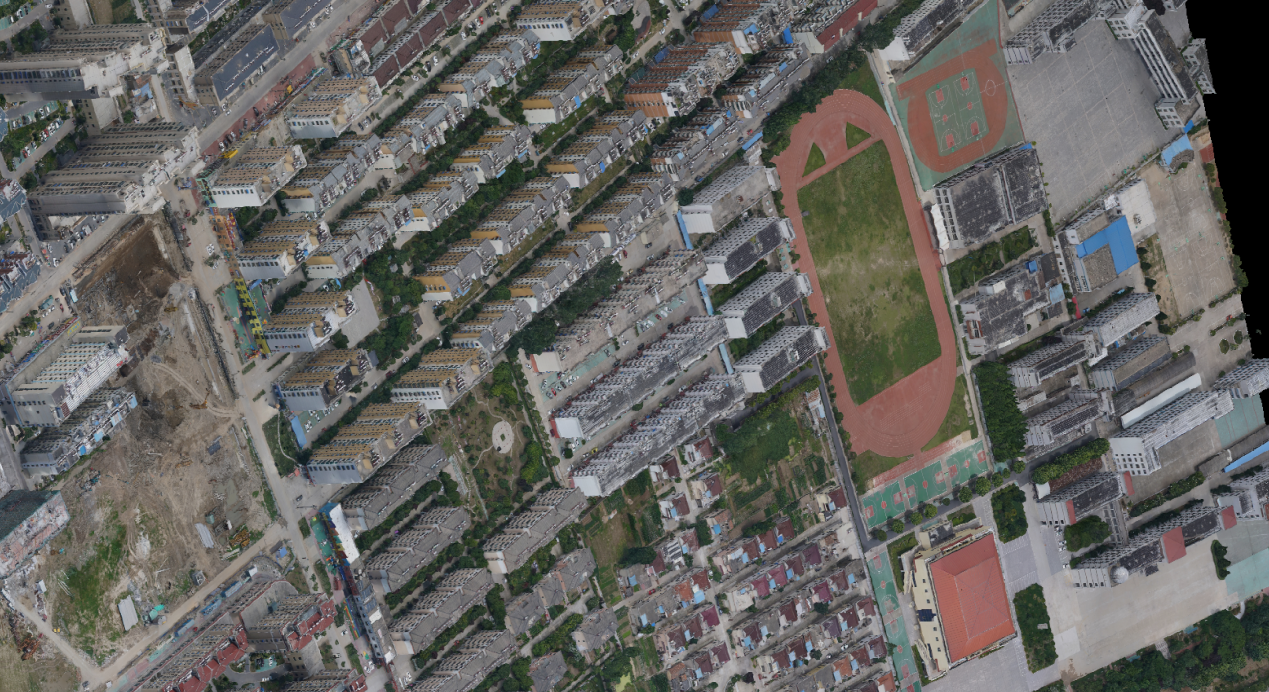

图3卫星正视仿真彩图

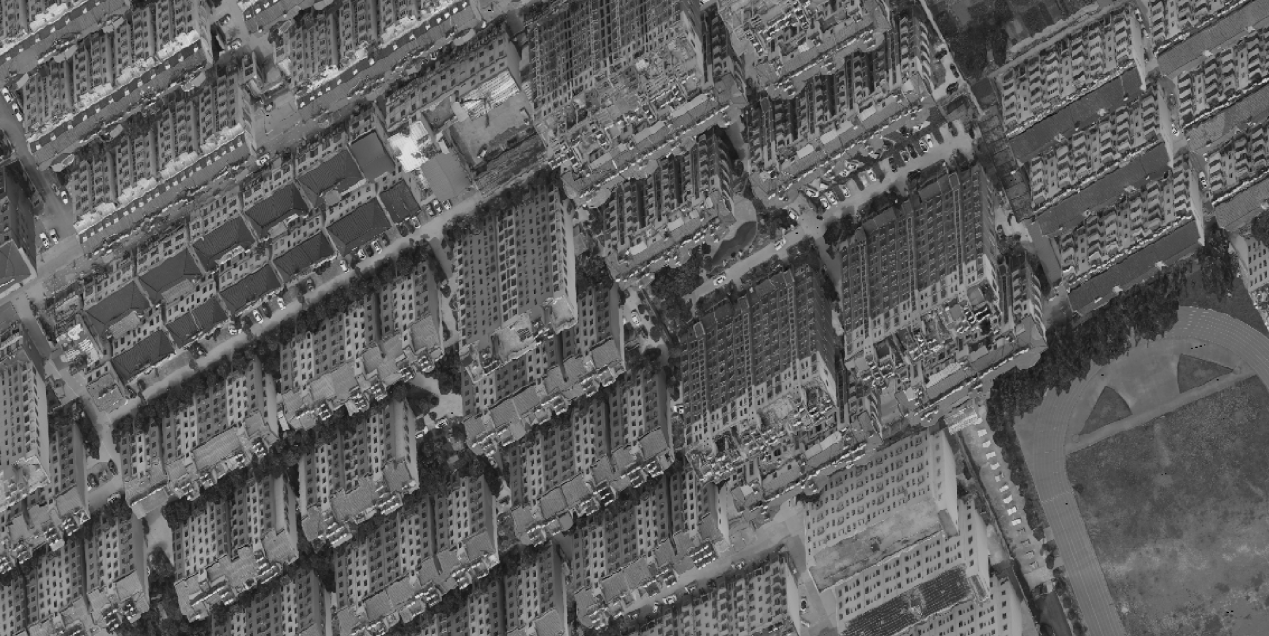

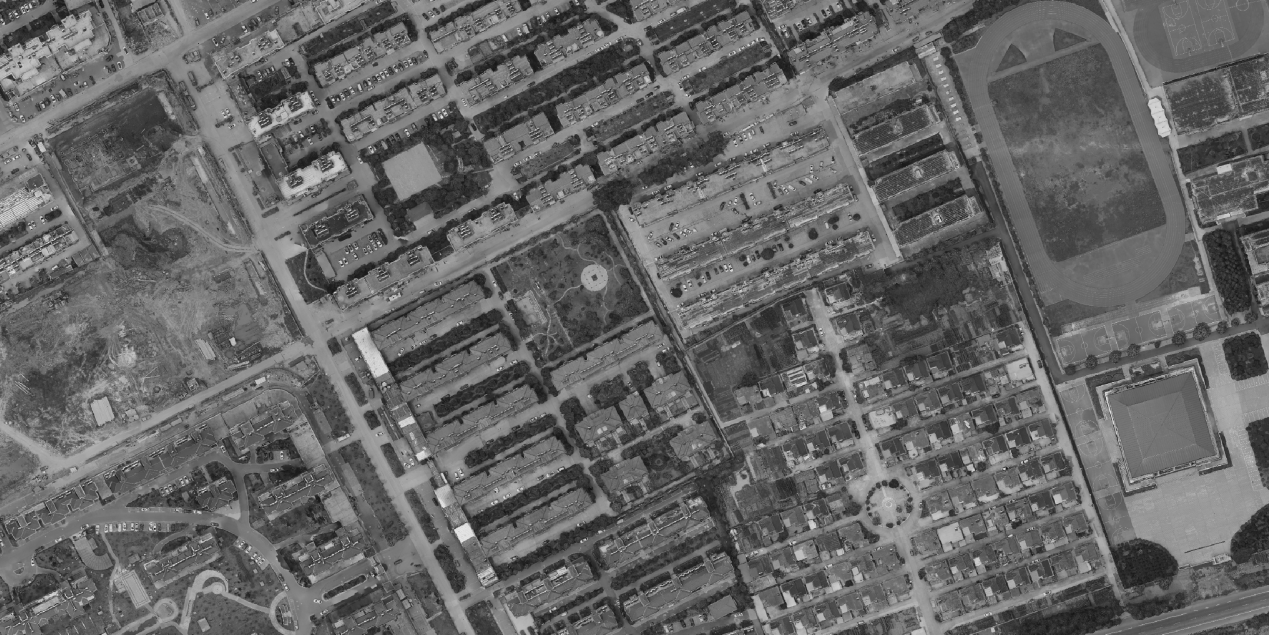

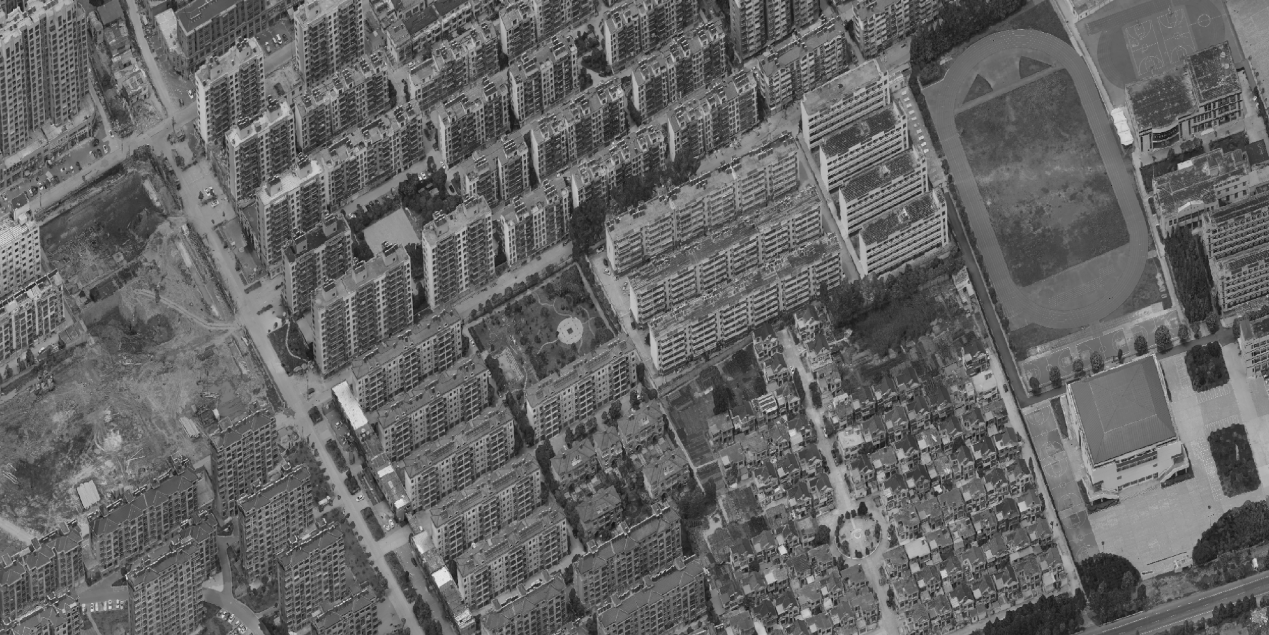

图4 卫星正视仿真灰度图（12 bits）

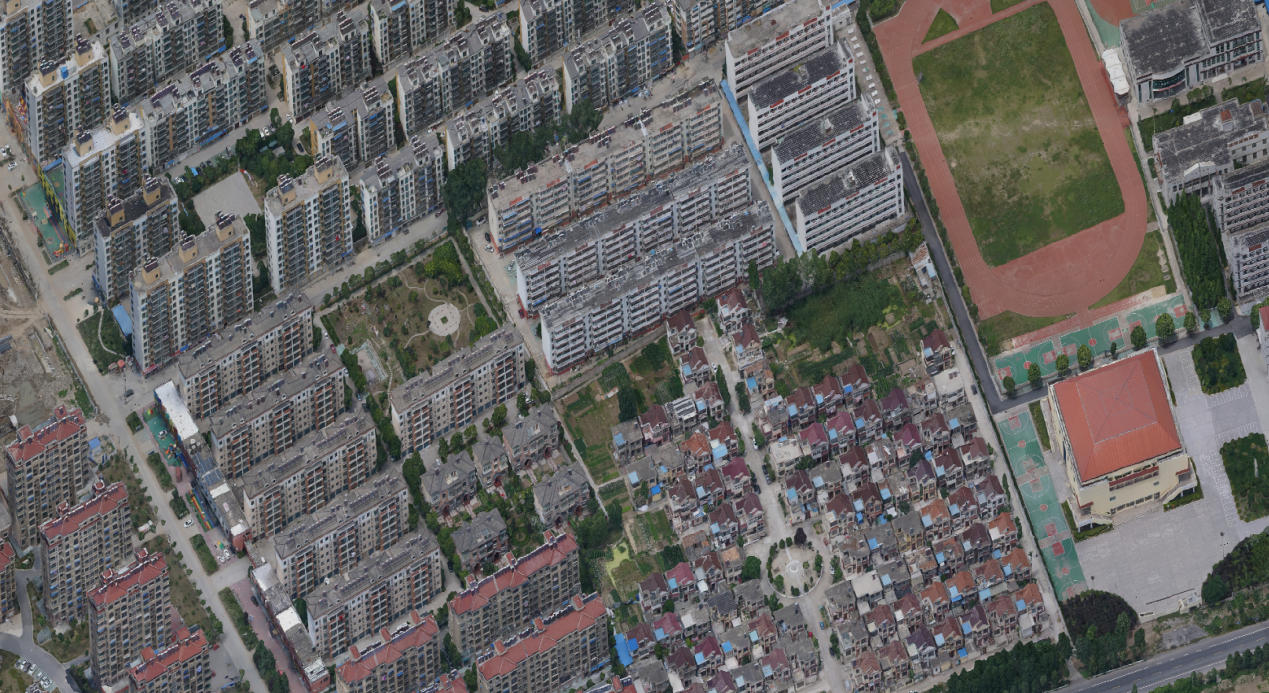

图5 卫星侧摆45度仿真彩图

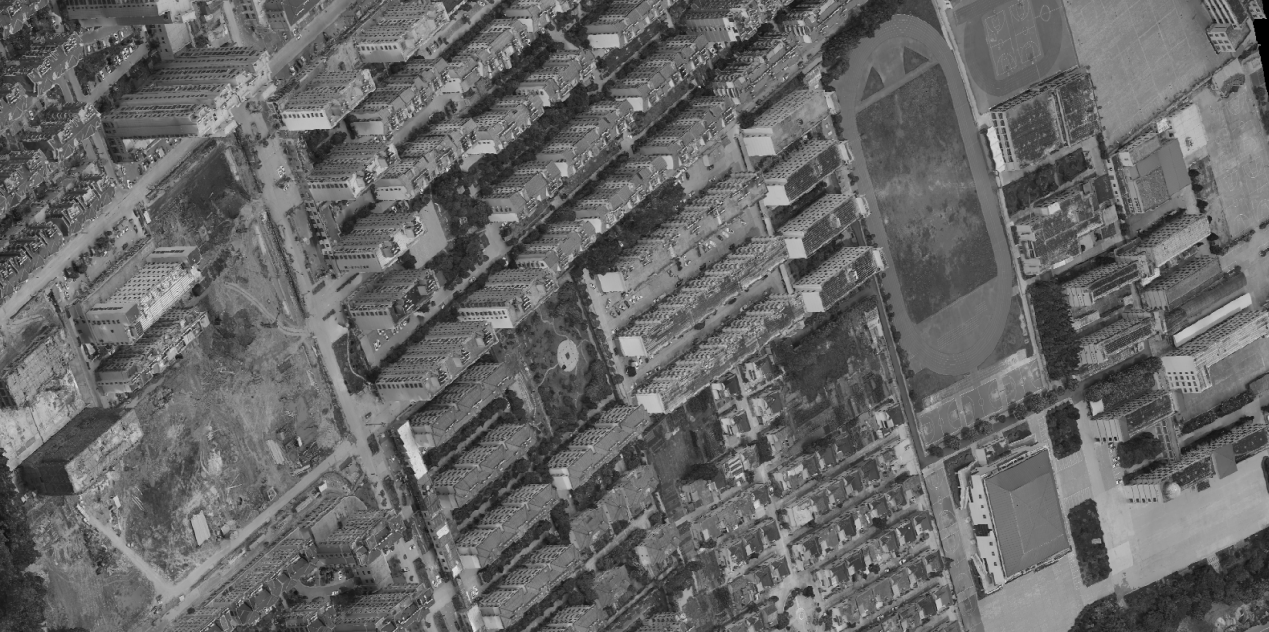

图6 卫星侧摆45度仿真灰度图（12 bits）

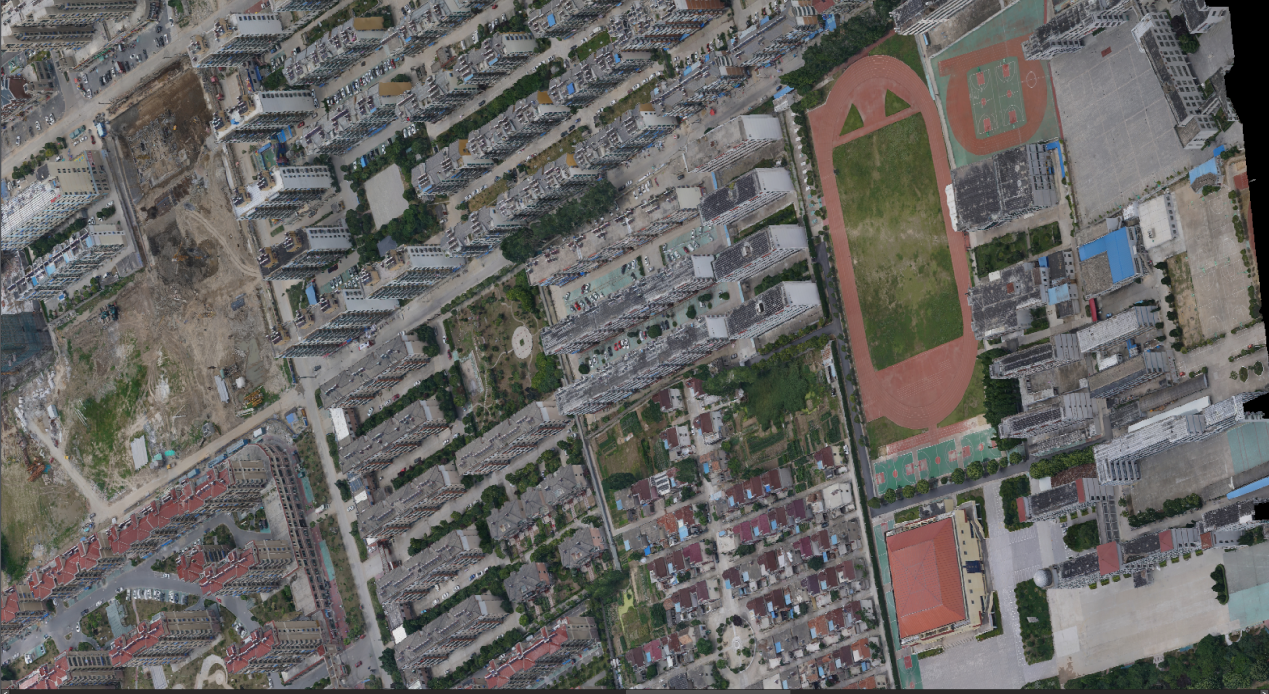

图7 卫星侧摆-45度仿真彩图
图8 卫星侧摆-45度仿真灰度图（12 bits）

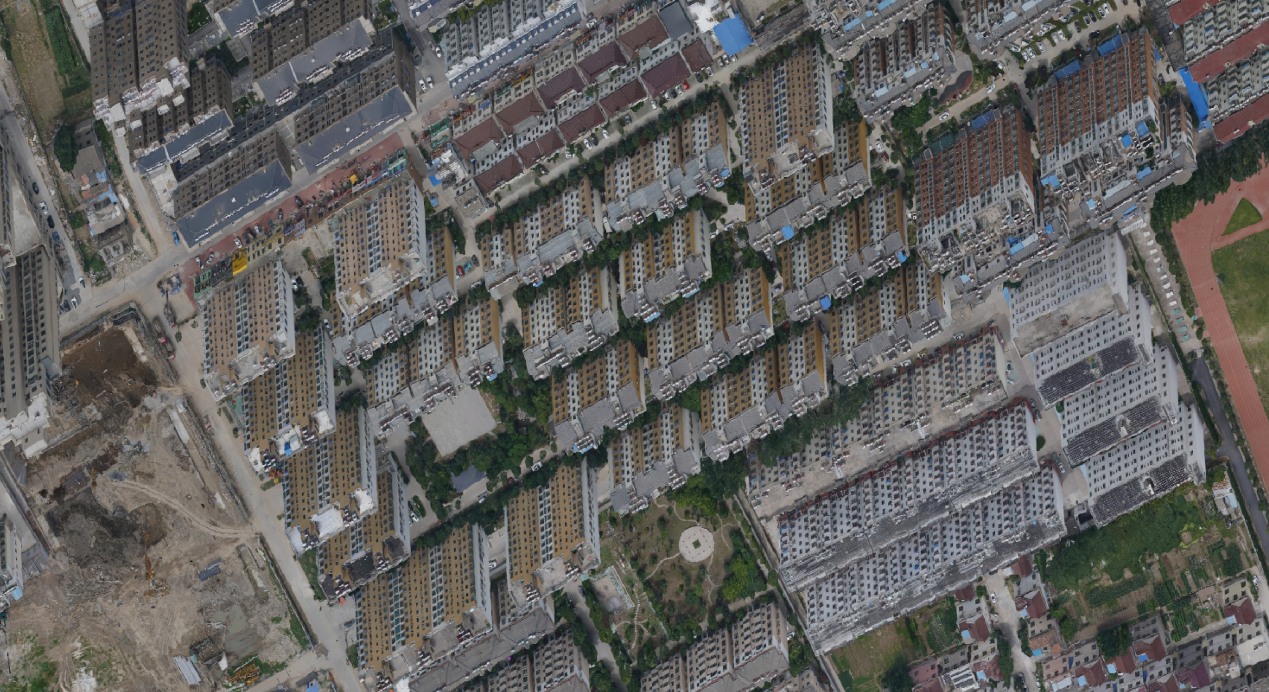

图9 卫星俯仰45度仿真彩图

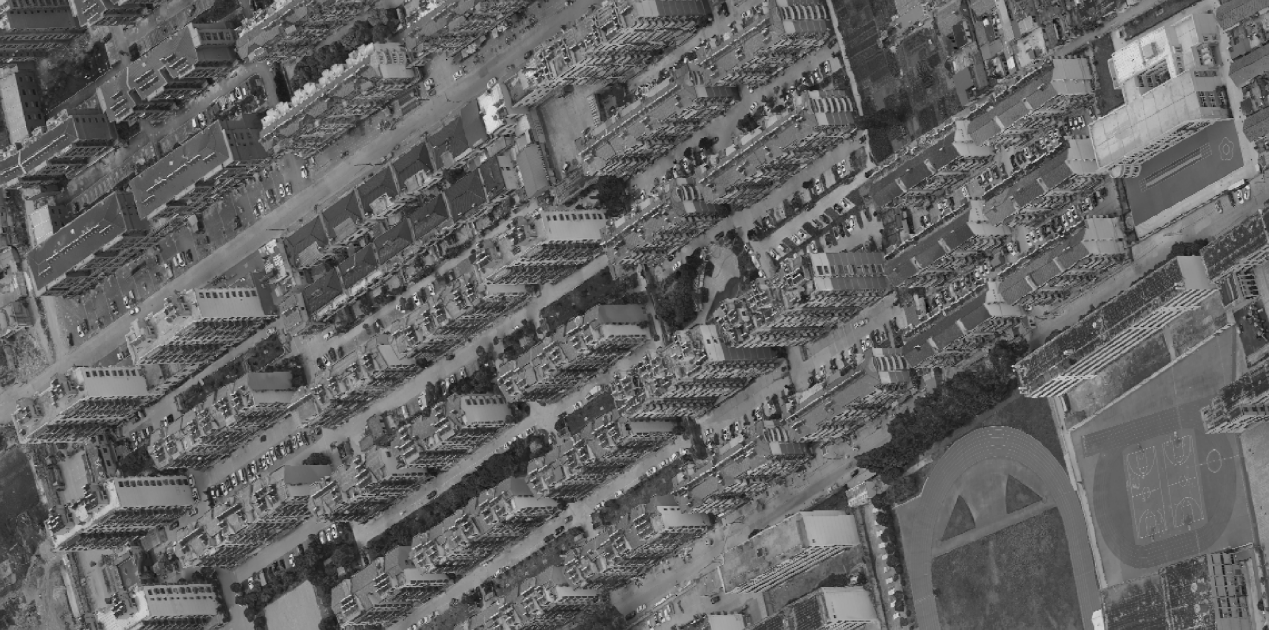

图10 卫星俯仰45度仿真灰度图（12 bits）
图11 卫星俯仰-45度仿真彩图
图12 卫星俯仰-45度仿真灰度图（12 bits）
2. 技术创新点
（1）物理保真验证
创新性提出全链路物理一致性验证框架，严格遵循卫星成像的辐射传输方程与几何投影模型，通过遥感定标场的实测数据验证。
（2）亚毫米级光线追踪技术
突破传统光线追踪的累积误差控制瓶颈，提出光线追踪形式化误差控制模型，通过虚切面、重投影、恶性相消避免、单位化和坐标局部化五项关键技术，将光路计算精度较传统方法提升4个数量级以上。
（3）超大规模场景渲染技术
首创两段式三维模型剖分与动态加载技术，突破传统卫星仿真的场景规模限制，支持单场景数百平方公里级地表模型，实现大尺度三维场景物理仿真。
（4）并行计算基础构建
提出基于光传播方程的物理一致性任务划分技术，建立可扩展的并行计算框架（支持超万核集群），为大规模快速仿真提供理论支撑与架构基础。
（5）超高效仿真加速
融合超级计算架构与GPU加速优化技术，将单景图像生成时间从传统方法的数小时至数月级压缩至分钟级，满足实时仿真需求。
3. 技术成熟度
该成果当前处于中试阶段（工程化验证）。
4. 可应用领域
该成果可应用于以下领域。
（1）卫星设计（设计评审、在轨评估、故障诊断）
（2）战略目标光学伪装效果评估
（3）抢险救灾
（4）游戏动画特效设计
5. 联系人
吴长茂，changmao@iscas.ac.cn，18810386074
